鄭州日佳感應淬火件的質量檢驗包括外觀、 硬度、淬硬區(qū)域、 淬硬層深度”金相組織、變形與裂紋這七個項目。

(1)外觀

感應淬火件表面不得有燒熔、裂紋等缺陷。正常淬火表面是米白色夾有黑色(氧化皮)。灰白一般表示淬火溫度過高， 表面全部為黑色或藍色，一般表示淬火溫度不夠。局部燒熔及明顯裂紋、崩落、掉角在外觀檢查時即能發(fā)現(xiàn)。小批量及批量生產的零件，外觀檢查率為100%。

(2)硬度

可用洛氏硬度計進行抽查，抽檢率根據零件的重要程度及工藝穩(wěn)定性而定，一般為3% ~ 10%，再輔以銼刀檢查或100%鋒刀檢查。銼刀檢查時，檢查員*好備有不同硬度的標準塊(常為套狀)進行對比，以提高銼刀檢查的準確度。自動化生產中，較先進的硬度檢查法已有采用渦流測試儀等檢查。

(3) 淬硬區(qū)域

 小批量生產常采用直尺或卡尺測量，也可用強酸浸蝕淬火表面，使顯現(xiàn)出白色淬硬區(qū)，進行檢驗。浸蝕法常用于調整及試驗。大量生產中，如果感應器或控制淬硬區(qū)的機構可靠，一般只需抽檢，抽檢率為1% -3%。

(4) 淬硬層深度

 淬硬層深度目前大都還采用切割淬火件的規(guī)定檢驗部位，測量該部位的淬硬層深度。過去國內用金相法測量淬硬層深度，現(xiàn)在貫徹GB/T5617- 2005, 用測量淬硬層的斷面硬度來確定其深度。淬硬層深度檢查由于一般還需要破壞零件，因此，除特殊零件、特殊規(guī)定外，一般只作抽查。小零件大批量生產可為每班抽查1件或每生產100、500件抽查1件等，大零件可為每月抽查1件等。采用先進的非破壞測試儀器時，抽檢率可以提高，甚至可100%檢查。

(5) 金相組織

感應淬火件的材料主要是中碳鋼與鑄鐵，淬火件的顯微組織般是與硬度相對應的。 對一些重要零件， 設計圖樣上提出了顯微組織的要求，主要是為了防止過熱產生的粗大馬氏體，同時防止欠熱產生的未溶鐵素體。

(6)變形

變形主要檢查軸類零件，一般采用中心架、百分表來測量零件淖火后的擺差值。擺差值根據零件的長度、直徑比而變，感應淬火零件可校直的，其撓曲量可以略大些。般允許的擺差值與淬火后的磨量有關， 磨量越小，允許的攝差值也越小。軸類般零件的直徑磨量常為0.4- 1mm.允許零件校直后的擺差值為0.15 ~0. 3mm。

(7)裂紋

較重要的零件淬火后均需經磁粉探傷檢查， 設備較好的工廠均已用熒光粉顯示裂紋。經磁粉探傷的零件，應經過退磁處理后再進人下一道工序。

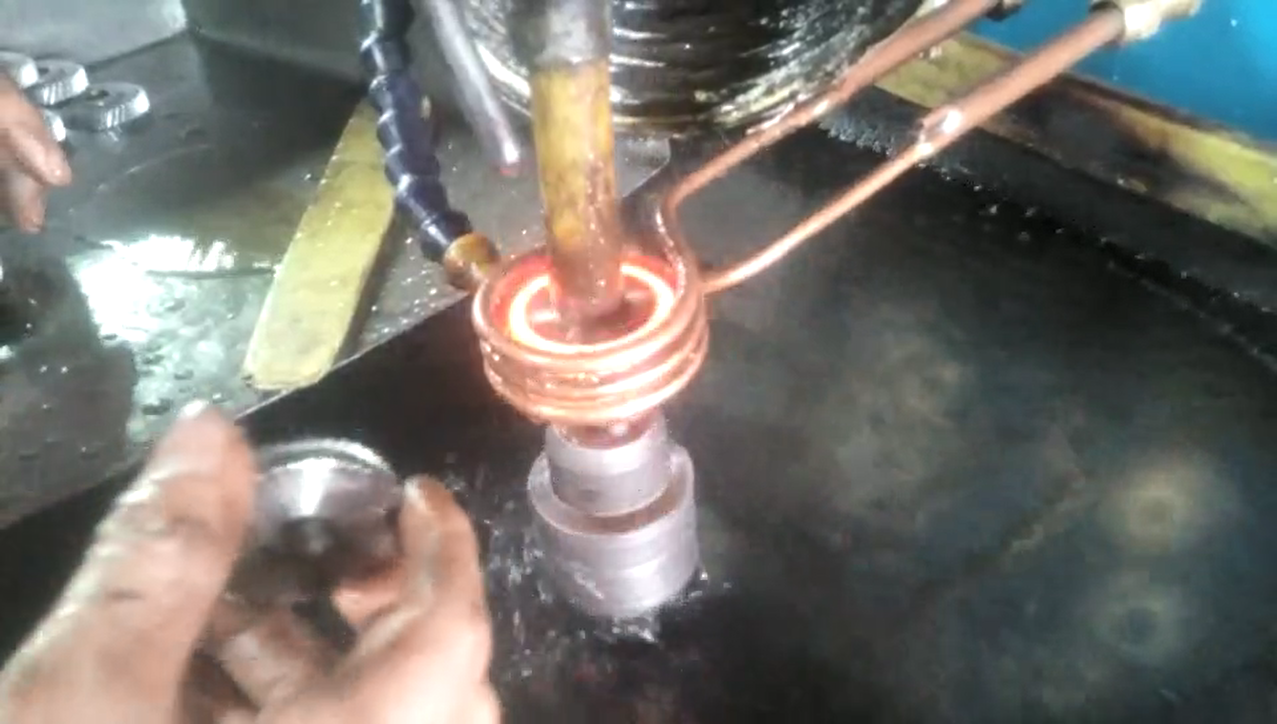

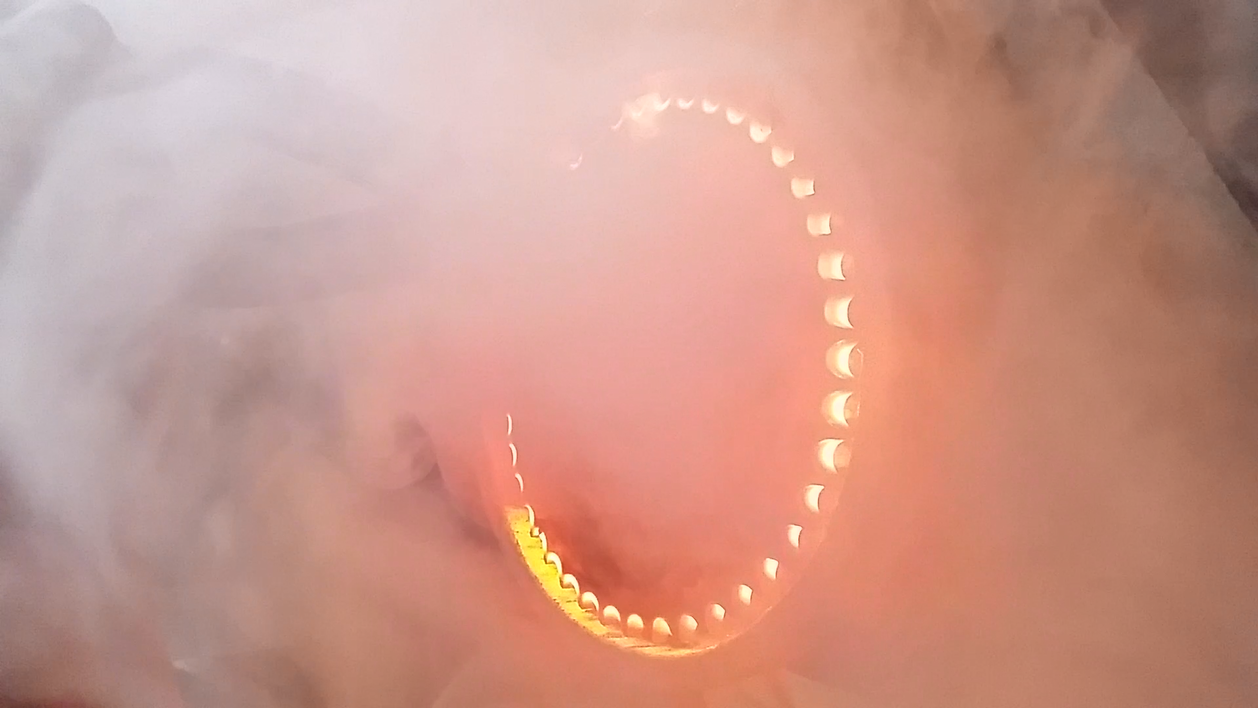

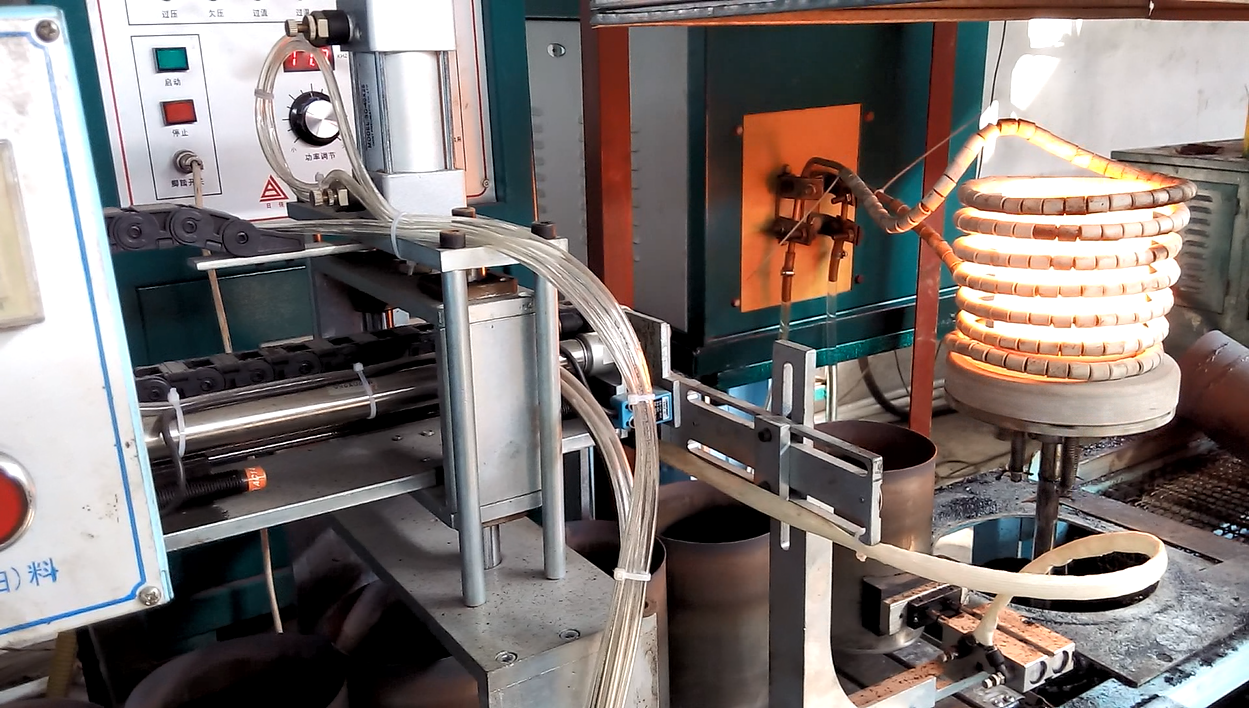

鄭州日佳感應加熱設備，采用CPU浮點運算控制系統(tǒng)和紅外測溫儀，可自動調節(jié)加熱溫度和加熱時間，對工件的淬火溫度實現(xiàn)**把控，大大增強了淬火出的產品質量，提高了產品合格率，日佳牌感應加熱設備，淬火機，中頻爐，釬焊機，均采用的是這種全數字自動控制，使得客戶在產品品控方面減少大量成本。
